Breitbandige dual polarisierte Hornantenne 12 dBi Typ.Verstärkung, Frequenzbereich 0,8–18 GHz

Kurze Beschreibung:

Das Modell MT-BDPHA0818-12 von RF MISO ist eine dual polarisierte Linsenhornantenne, die von 0,8 bis 18 GHz arbeitet. Die Antenne bietet einen typischen Gewinn von 12 dBi.Das Antennen-VSWR beträgt typischerweise 2:1.Die Antennen-HF-Anschlüsse sind SMA-KFD-Stecker.Die Antenne kann in großem Umfang zur EMI-Erkennung, Orientierung, Aufklärung, Antennengewinn- und Mustermessung und anderen Anwendungsbereichen eingesetzt werden.

Kontaktiere uns Datenblatt herunterladen Auf Lager

Produktdetail

Antennenwissen

Produkt Tags

Merkmale

● Koaxialadapter für HF-Eingänge
● Linsenantennen
● Niedriges VSWR

● Breitbandbetrieb
● Dual linear polarisiert
● Kleine Größe

Spezifikationen

MT-BDPHA0818-12
Parameter	Typisch	Einheiten
Frequenzbereich	0,8-18	GHz
Gewinnen	12	dB
VSWR	2 Typ.
Polarisation	Dual-Linear
Cross Pol.Isolation	30	dB
Port-Isolierung	30	dB
Verbinder	SMA-KFD
Material	Al
Abschluss	Malen
Größe	206202,8202,8	mm
Gewicht	1.178	Kg

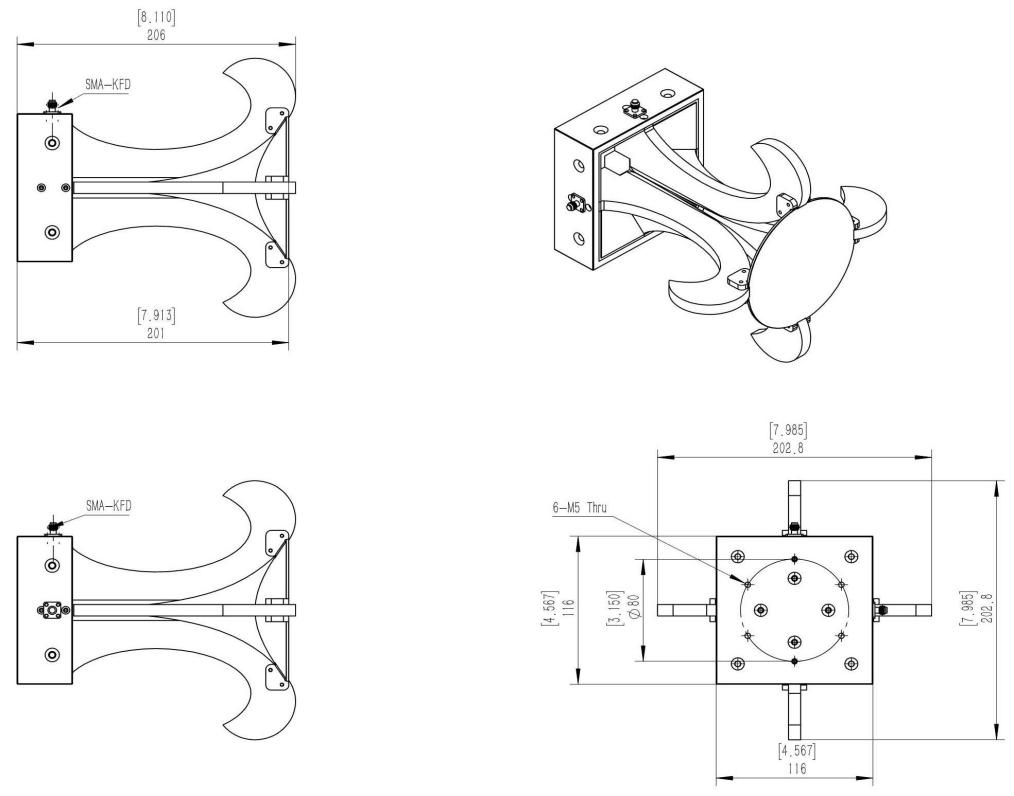

Umrisszeichnung

Testergebnisse

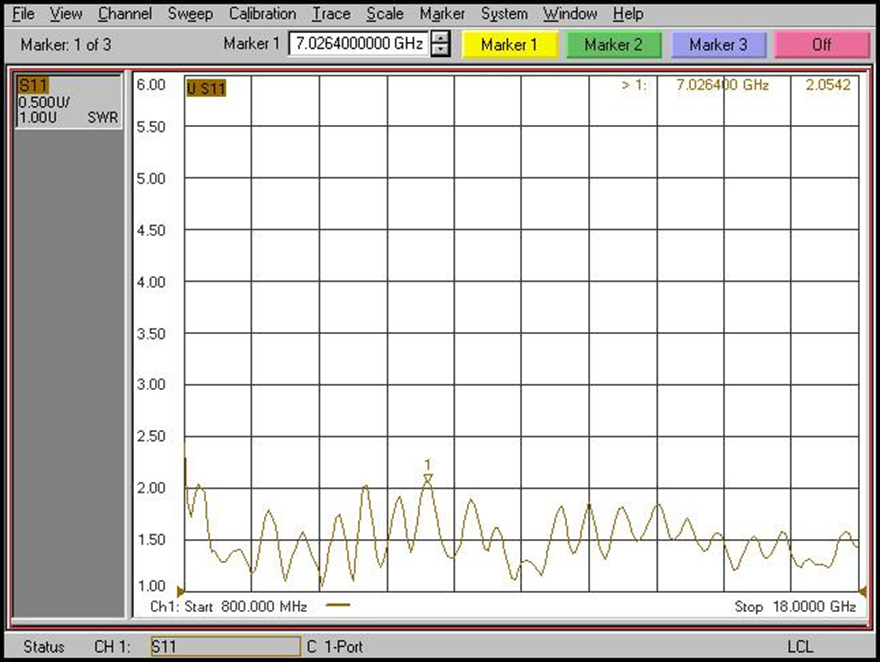

VSWR

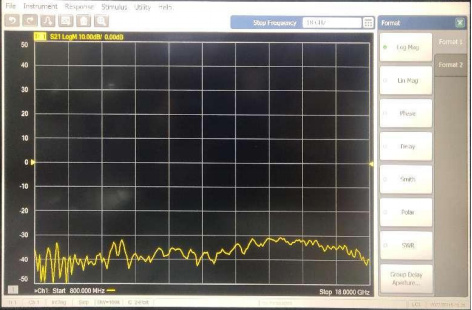

Port-Isolierung

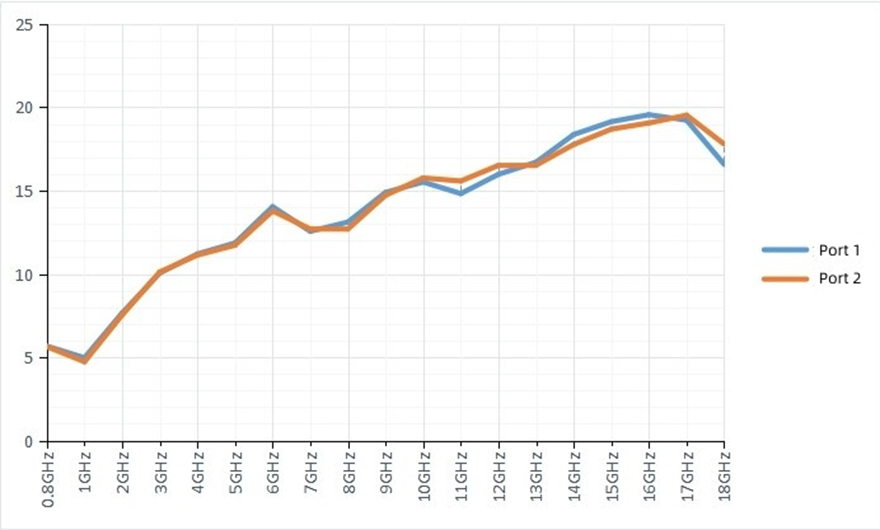

Verstärkung von Port 2

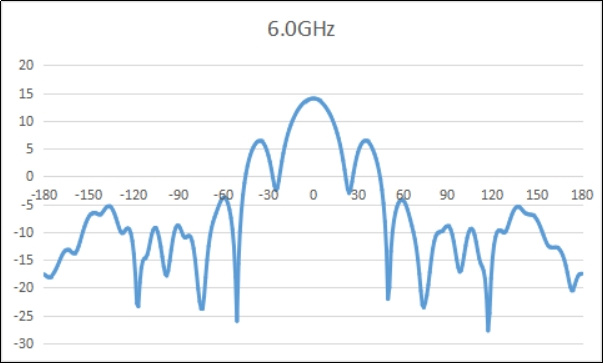

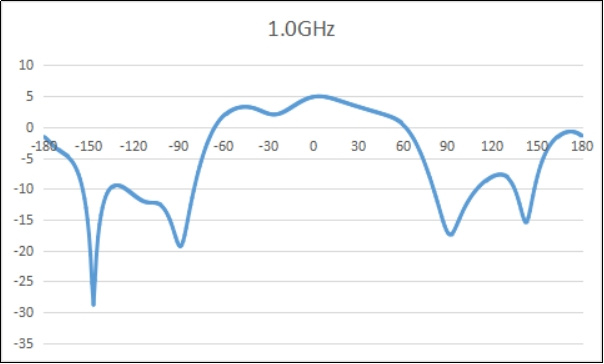

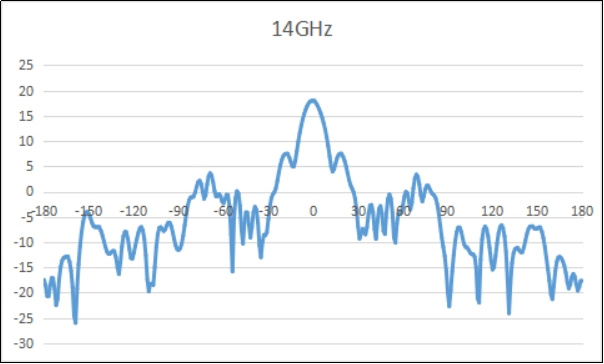

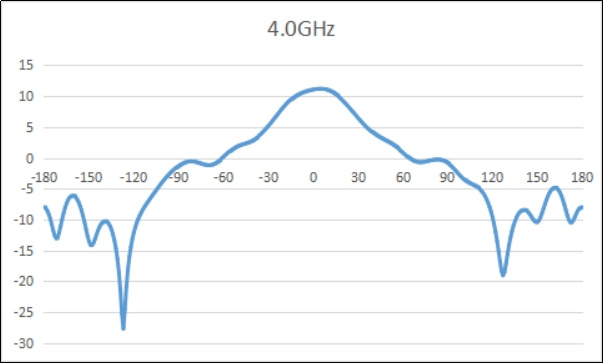

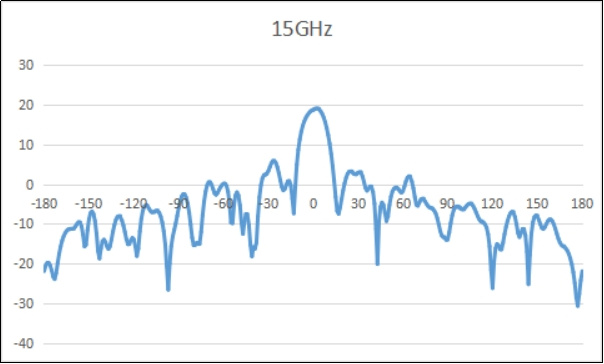

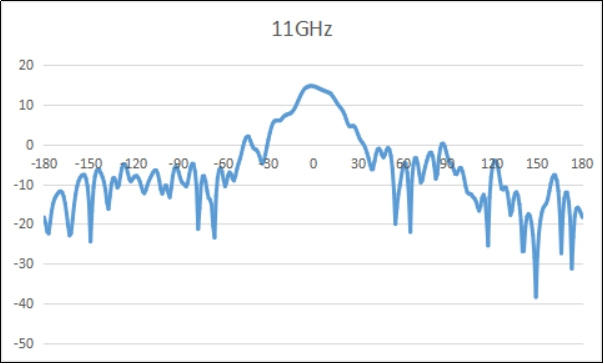

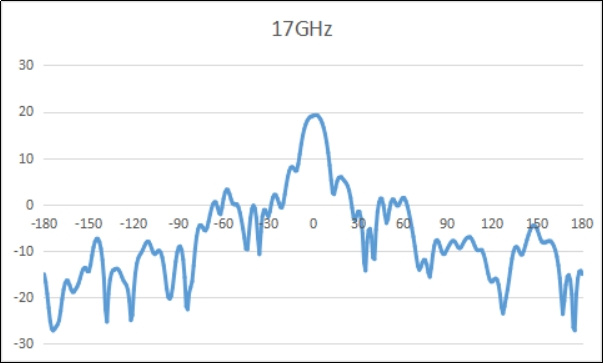

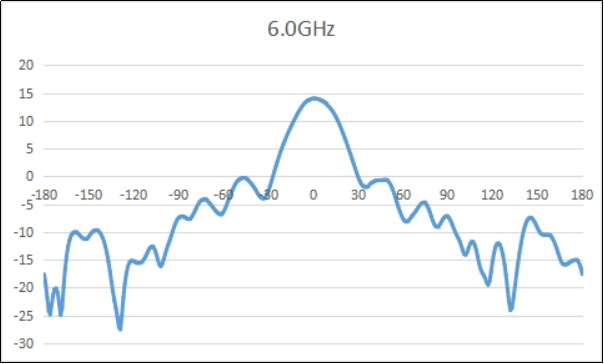

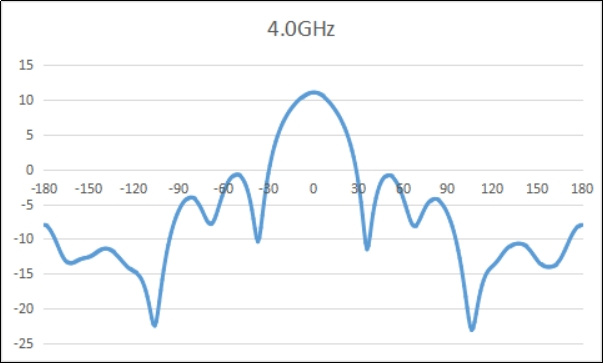

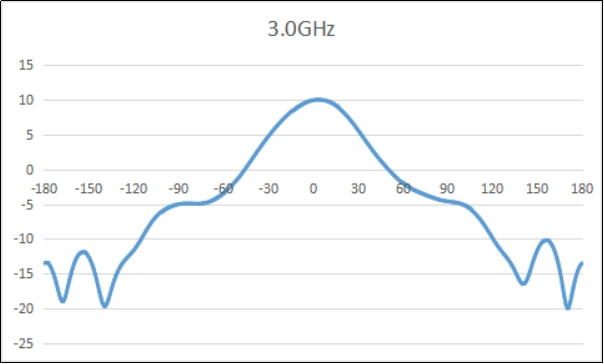

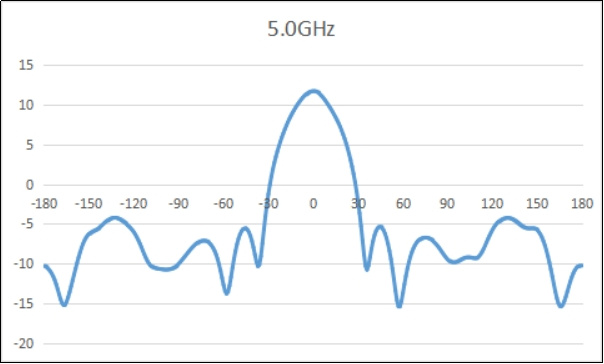

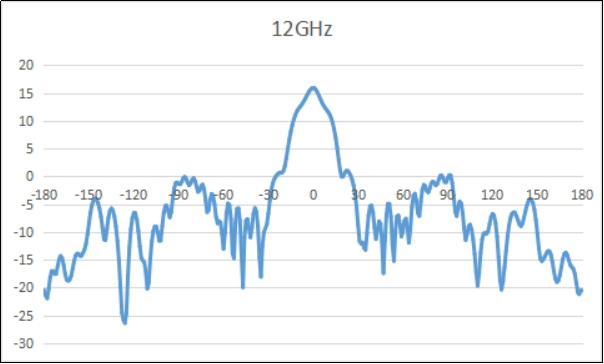

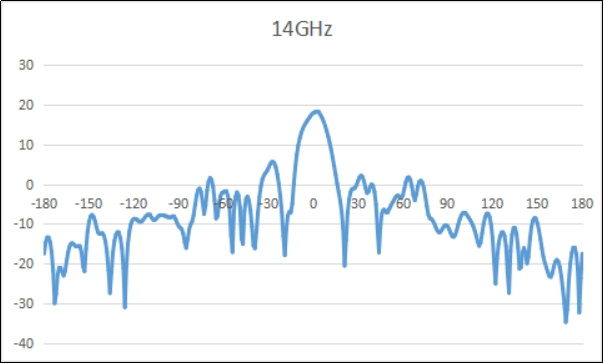

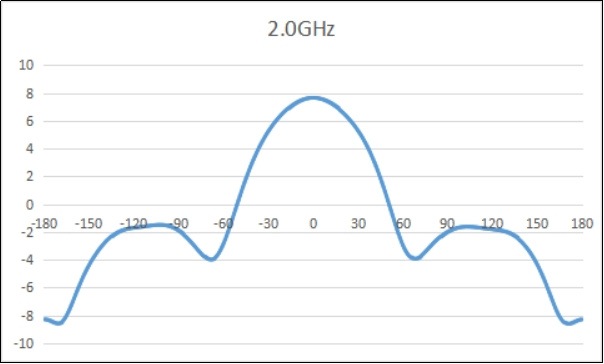

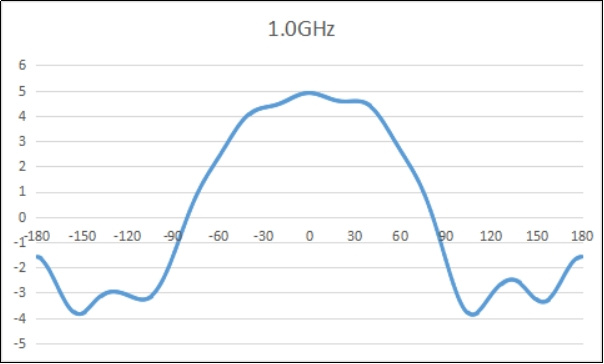

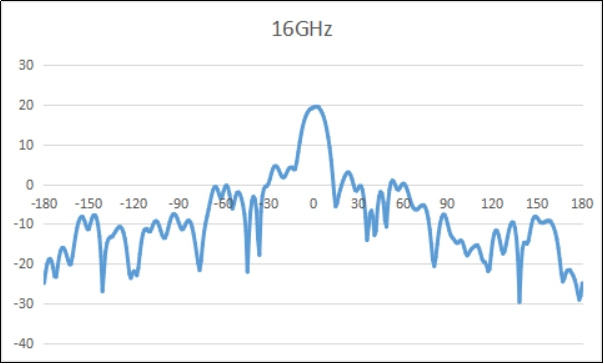

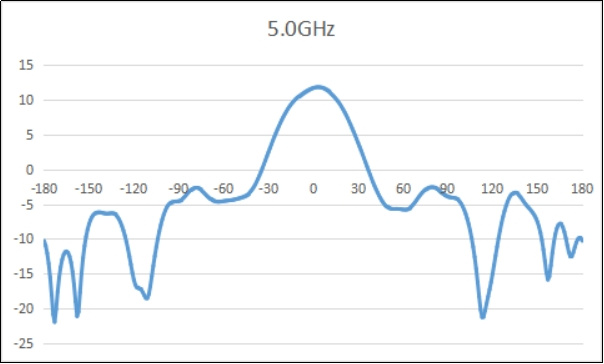

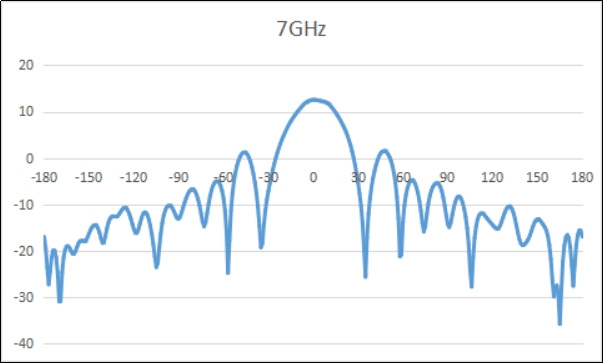

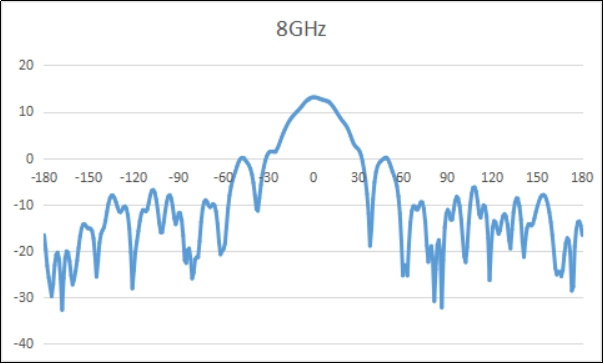

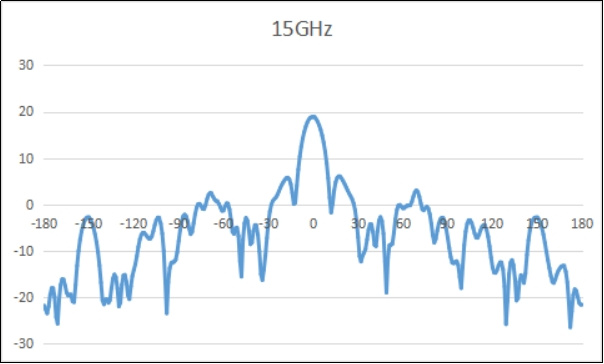

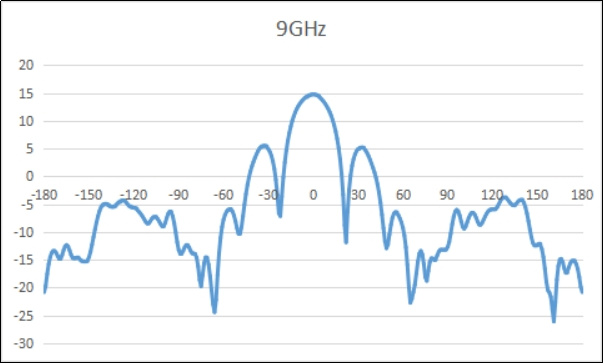

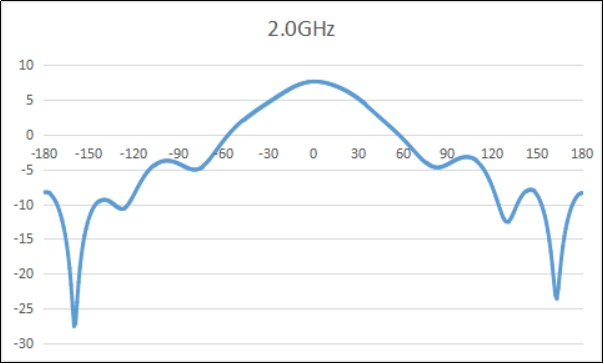

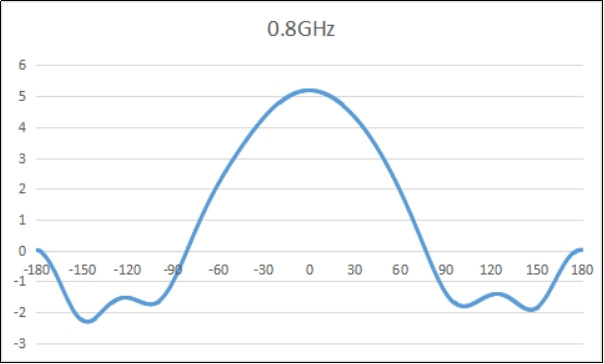

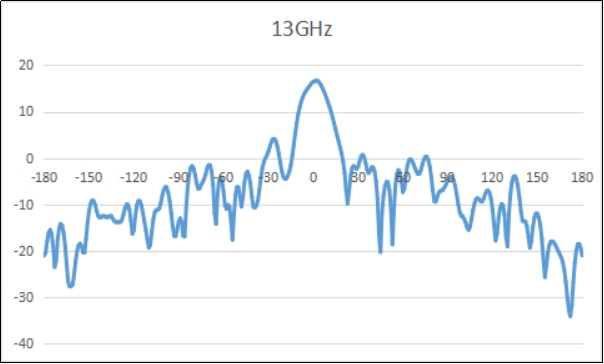

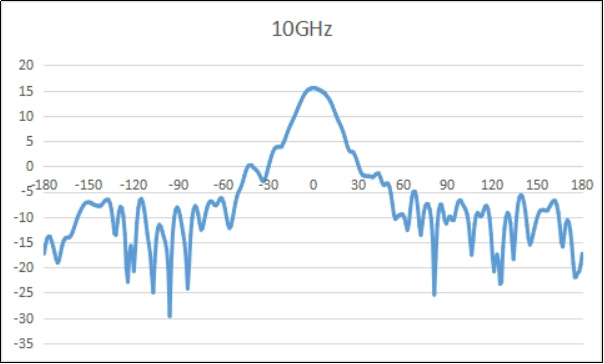

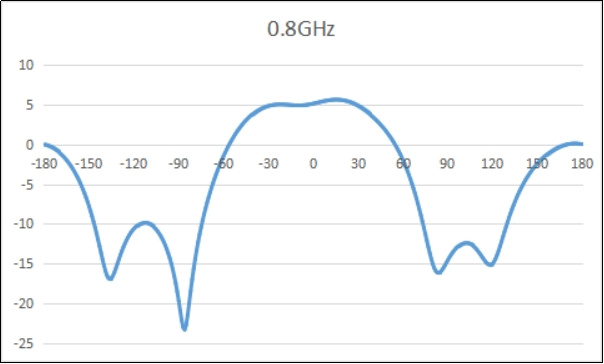

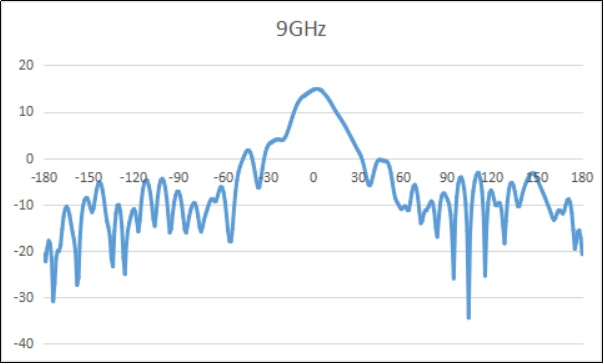

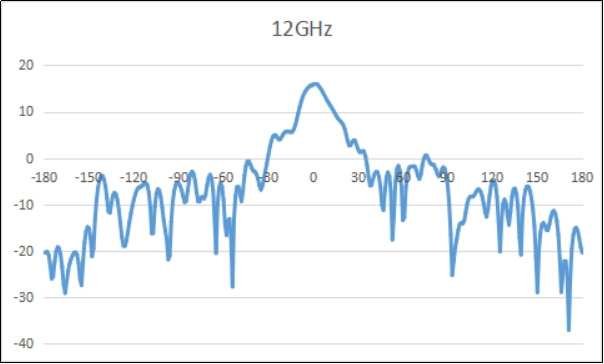

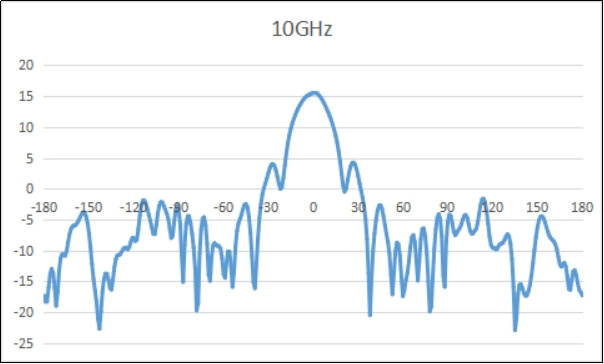

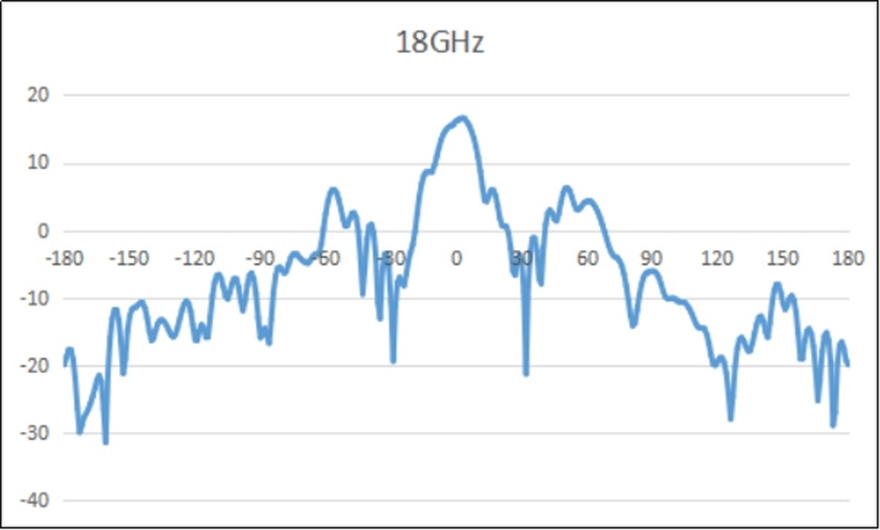

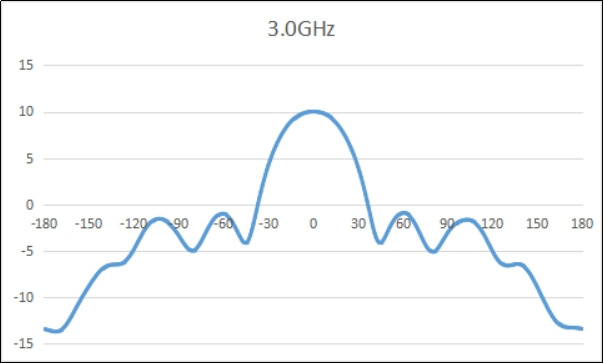

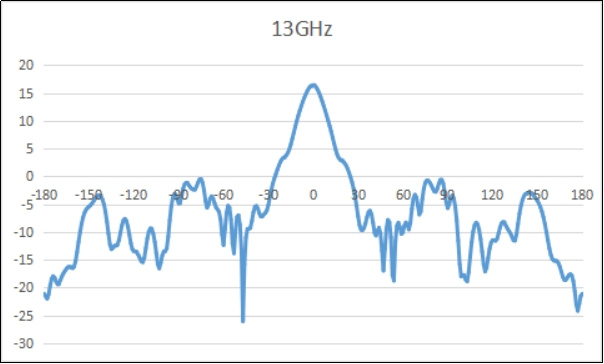

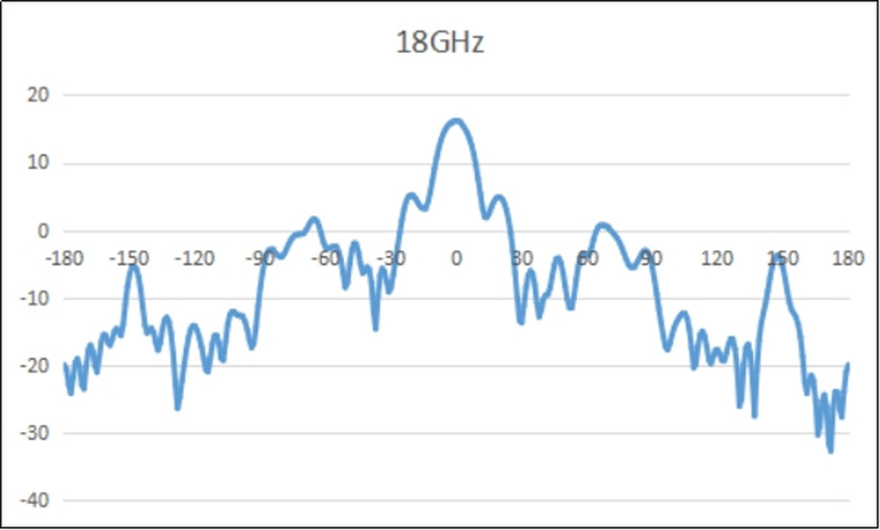

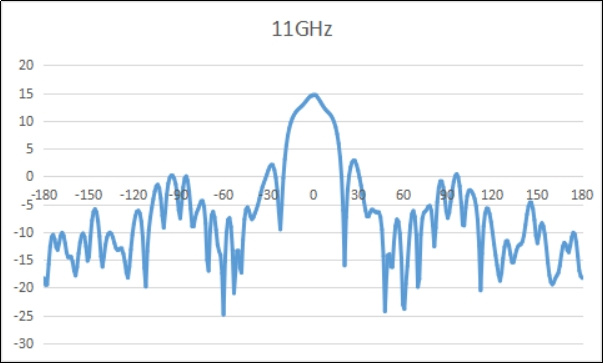

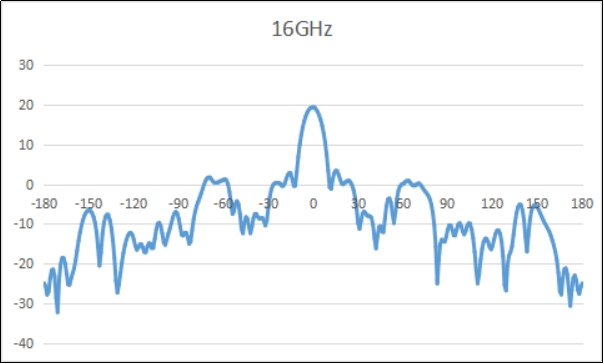

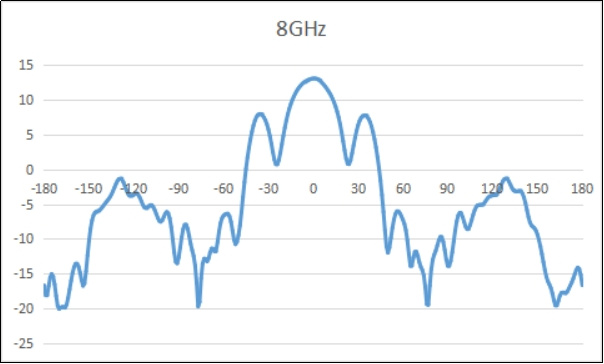

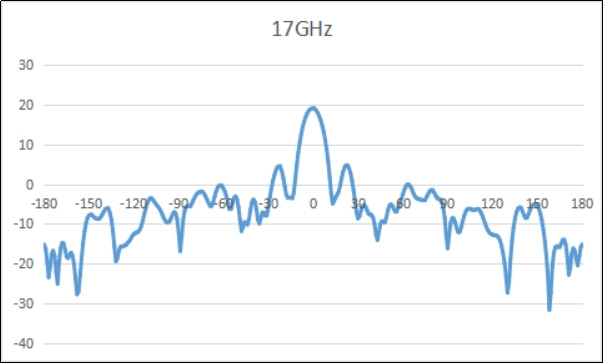

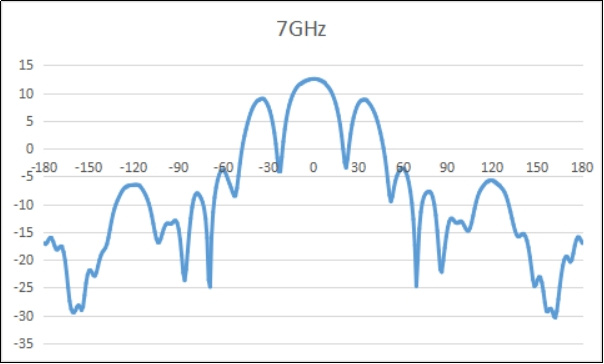

Port 1 E-Plane-Verstärkungsmuster

Port 1 H-Ebenen-Verstärkungsmuster

Port 2 E-Plane-Verstärkungsmuster

H-Ebenen-Verstärkungsmuster von Port 2

Vorherige: Mikrostreifenantenne, Typ 22 dBi, Verstärkung, Frequenzbereich 4,25–4,35 GHz

Nächste: Breitbandige dual polarisierte Hornantenne 6 dBi Typ.Verstärkung, Frequenzbereich 0,8–2 GHz

Die Rolle und der Status der Antenne

Die vom Funksender ausgegebene Hochfrequenzsignalleistung wird über die Zuleitung (Kabel) an die Antenne gesendet und von der Antenne in Form elektromagnetischer Wellen abgestrahlt.Nachdem die elektromagnetische Welle den Empfangsort erreicht hat, folgt ihr die Antenne (die nur einen sehr kleinen Teil der Leistung empfängt) und wird über die Zuleitung zum Funkempfänger gesendet.Es ist ersichtlich, dass die Antenne ein wichtiges Funkgerät zum Senden und Empfangen elektromagnetischer Wellen ist und ohne die Antenne keine Funkkommunikation möglich ist.

Es gibt viele Arten von Antennen, die in unterschiedlichen Situationen eingesetzt werden, z. B. bei unterschiedlichen Frequenzen, unterschiedlichen Zwecken, unterschiedlichen Anlässen und unterschiedlichen Anforderungen.Für die vielen Arten von Antennen ist eine ordnungsgemäße Klassifizierung erforderlich:

1. Je nach Zweck kann es in Kommunikationsantenne, Fernsehantenne, Radarantenne usw. unterteilt werden.Je nach Arbeitsfrequenzband kann es in Kurzwellenantenne, Ultrakurzwellenantenne, Mikrowellenantenne usw. unterteilt werden.

2. Je nach Richtungsklassifizierung kann sie in Rundstrahlantenne, Richtantenne usw. unterteilt werden;Je nach Formklassifizierung kann es in lineare Antenne, planare Antenne usw. unterteilt werden.
